30度低角度环形光源 -- 产品说明

环形光源由高亮LED阵列特殊设计而成，以水平为基准，夹角为30度，检测物体的边缘清晰特征。

产品特点：

                   *角度多样且可定制
                   *安装简单，设计紧凑
                   *高密度LED阵列，亮度高
                   *可选配漫射板，以适应不同的需要

命名方式：

                LLV  -  RN   ##  ##-  R/G/B/W/IR/UV
                      公司名  种类  直径 角度   颜色

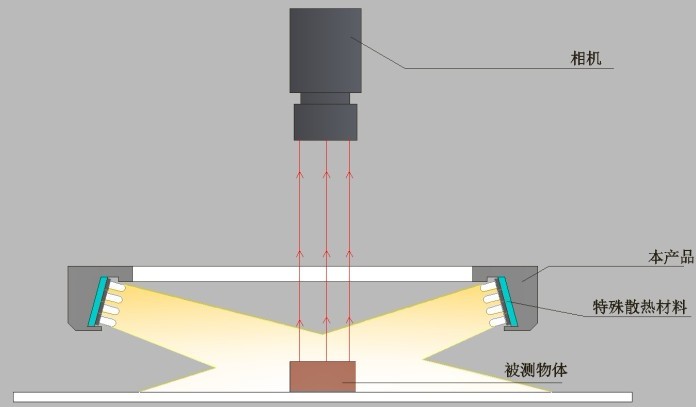

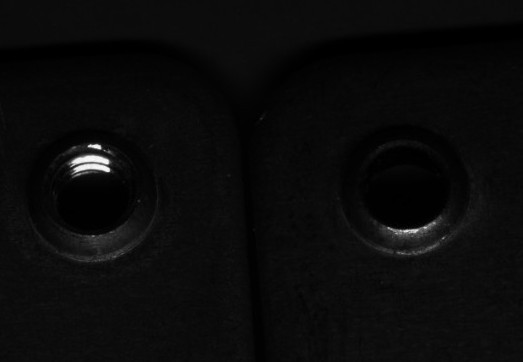

应用范围：                                                                                》PCB板检测。            》IC表面上的字符。            》螺纹检测有无。  结构示意图                     案例图                               判断有无螺纹

白加黑钢印字符识别

30度低角度环形光源 -- 产品系列表

注:R表示红色(波长：620-660nm), W表示白色(色温:5500-6000K), B表示蓝色(波长：465-470nm), G表示绿色(波长：525-530nm). IR表示红外（波长：850-940nm), UV表示近紫外（波长：365-395nm).

型号	颜色	尺寸	电压/功率	可选配
LLV-RN5030-R		外径：50mm;内径：25mm	24V/1.4W	否
LLV-RN5030-B/G/W		外径：50mm;内径：25mm	24V/2.6W	否
LLV-RN7430-R		外径：74mm;内径：40mm	24V/1.6W	否
LLV-RN7430-B/G/W		外径：74mm;内径：40mm	24V/2.8W	否
LLV-RN9030-R		外径：90mm;内径：51mm	24V/2.6W	否
LLV-RN9030-B/G/W		外径：90mm;内径：51mm	24V/5.3W	否
LLV-RN12030-R		外径：120mm;内径：80mm	24V/4.2W	否
LLV-RN12030-B/G/W		外径：120mm;内径：80mm	24V/8.2W	否
LLV-RN18030-R		外径：180mm;内径：132mm	24V/6.4W	否
LLV-RN18030-B/G/W		外径：180mm;内径：132mm	24V/14.8W	否
