背光源是一种平板式光源，经过优化设计的LED阵列分布于光源底部，发出光经过特殊导光板后所形成均匀背光，亮度比侧部导光提高50%以上亮度，通常用于外形轮廓检测。

产品特点：

1.高密度LED分布于光源底部

2.均匀性好，亮度高

3.可定制多色背光，适用于特殊场合

命名方式：

         LLV -  FT   xx   nn - C
           公司名 种类  长  宽    颜色

应用范围：

1.检测IC管脚上的异物。
2.检测手机按钮上的零件有无。
3.检测油槽皮碗内外径。
4.检测轴承外径尺寸。
5.检测铆钉的有无等。

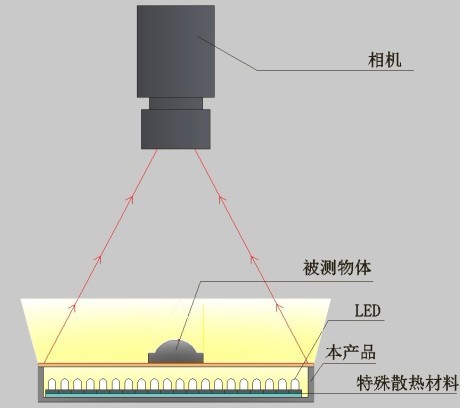

结构示意图

通用背光（面光）（FT系列） -- 产品系列表

注:R表示红色(波长：620-660nm), W表示白色(色温:5500-6000K), B表示蓝色(波长：465-470nm), G表示绿色(波长：525-530nm). IR表示红外（波长：850-940nm), UV表示近紫外（波长：365-395nm).

型号	颜色	尺寸	电压/功率	可选配
LLV-FT3030-R		发光面：30*30mm	24V /2W
LLV-FT3030-B/G/W		发光面：30*30mm	24V /3.6W
LLV-FT5050-R		发光面：50*50mm	24V /2.9W
LLV-FT5050-B/G/W		发光面：50*50mm	24V 4.3W
LLV-FT6060-R		发光面：60*60mm	24V /3.4W
LLV-FT6060-B/G/W		发光面：60*60mm	24V /5W
LLV-FT7060-R		发光面：70*60mm	24V/3W
LLV-FT2428-R		发光面：24*28 mm	24V/1.6W	否
LLV-FT2428-B/G/W		发光面：24*28mm	24V/3.0W
LLV-FT7060-B/G/W		发光面：70*60mm	24V/5.4W
